■ 環境制御のPreシステム構築に向けて → 簡単な計画系を含めたPreシステムへ


★やっと 運用可能らしきレベルに来ました。
---------------------------------------------------------------
■環境制御をシステムとして捉えるには
  システムとは、ある目的のための処理が回る物。 ＰＤＣＡが回る機能を有したものを
  システムと定義する と聞いたことがあります。

  今回、システムとして機能するかの確認のためにツール、機能の組合せを作ってみました。
  ソフト開発の能力、パワーが無いので稚拙ですがＶＢＡで処理しています。


■全体のApplは
  下図のような構成、運用になります。
    ①計画系
    ②制御系（定期運用）
    ③制御系（ローカル運用）
    ④情報収集系
    ⑤集計分析用のデータ化


ＡＩならぬHｓIレベルで 多少具体に


前述と同じですが

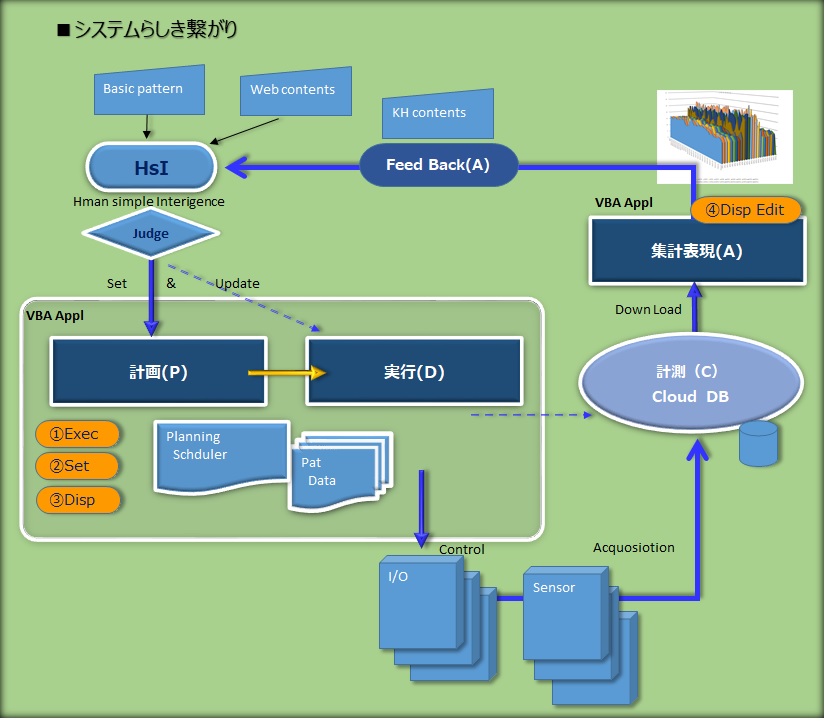

 ■機能の連関
   ①基本計画策定
   ②状況に応じて変更指示
   ③環境データをログ（外部Cloud）
     環境以外もログ
   ④Cloud情報を取得し分析
     ⇒ FeedBack＝人間が分析・判断し、スケジュール修正

   ★現在、計画データのログは無し。  ⇒今後、基本計画データ変更データのログ予定
   ★詳細な環境計測情報は、別のAcquisitionシステムで抽出しCloud環境で保存し解析、分析します

計画情報の確認と随時変更セットAppliの運用概略

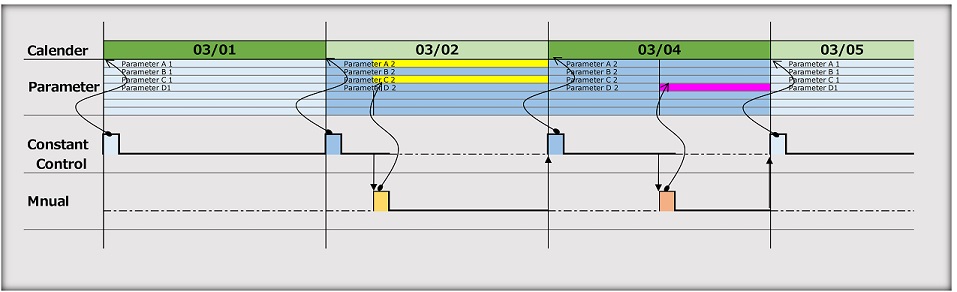

■制御パラメータセット
   A:定期設定：あらかじめ決めた計画に沿い、決められたタイミングで制御条件設定
               スケジューラで運用

   B:随時設定：状況に応じパラメータを変更し随時設定変更

     があります。






具体的な計画系のAppli部分です




■日々の制御情報、実行情報、一部結果などを保持します
  ・システムの根幹をなすもので、本情報により全体を運用します。
    ここでは、一部の機能概要を表示しています。

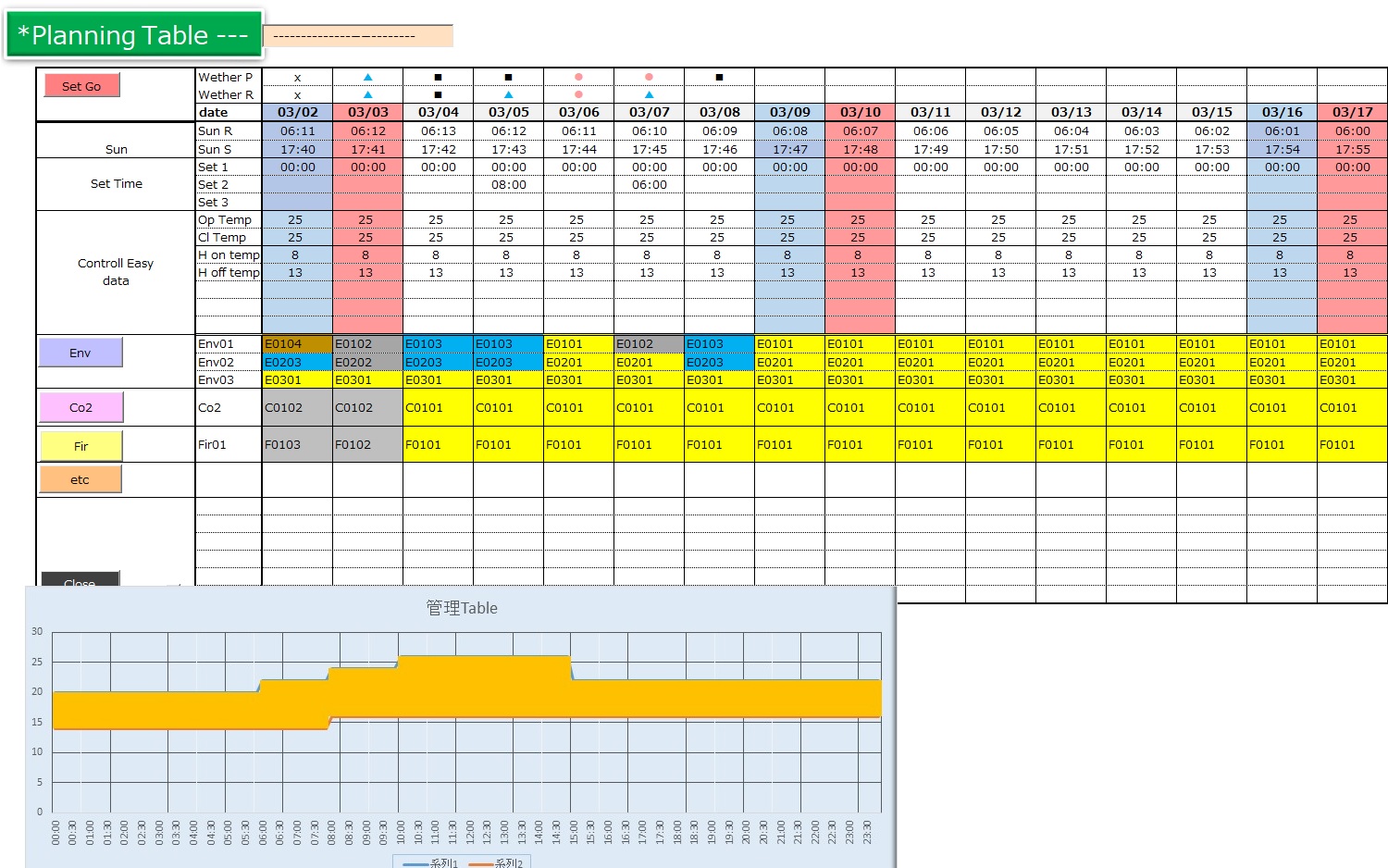

  ①計画設定
  ・概略は、本テーブルを、手動で修正します。
    視覚的スケジュール表ですので容易に修正確認を取ることが可能です。
    一部の設定条件は、簡易ですがグラフ表示してみました。

    通常は、本スケジュールに従い、定期的に制御設定を行います。
    （別途スケジューラにて）

  ②一次的制御設定変更
  ・条件などを変えたい場合、本スケジュール表を変更し、制御再セットのボタンクリックで
    全I/Oに対して、変更制御情報の配信を行います。











★結果として、下記のようなものを用意しました。
 【1】環境
     ・Network ：無線LAN環境
                 I/O用に特定Port定義
                 Sequrityは簡易

 【2】ハード系
    ①環境制御ユニット＋モーター関連i/f
    ②wifi web serverもどき

 【3】ソフト系
    ①計画Appl
    ②ローカル設定Appl
    ③スケジューラ用Appl
    ④Cloud集計用Appl


とりあえず、システムとしてこれから実運用です。
地下茎制御はこれからの予定です。
